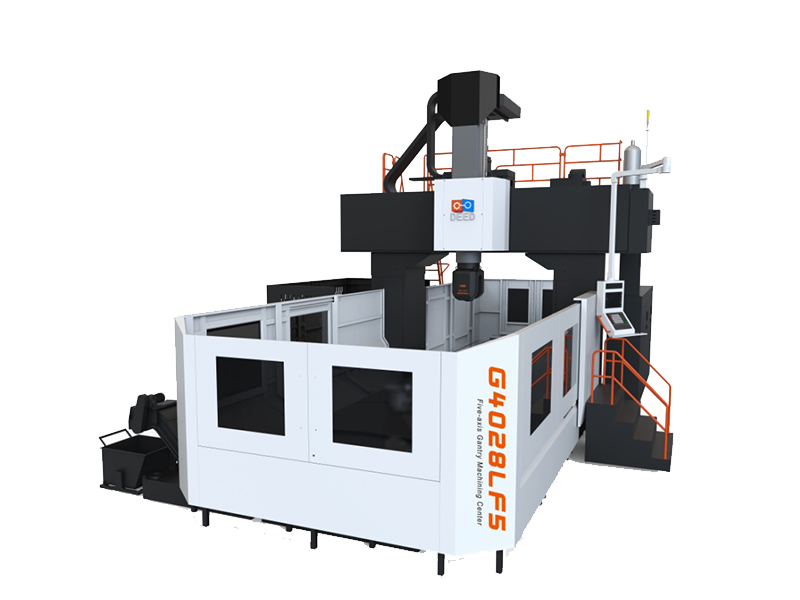

定梁五軸龍門加工中心
產品特點
本機床為定梁五軸龍門加工中心，采用龍門框架固定工作臺移動結構，床身與立柱采用新型礦物材料，立柱固定在床身左右兩側，橫梁固定在立柱上，橫梁上裝有滑枕，配置高速高精的雙擺銑頭，對稱型結構，保證結構的熱對稱性，整機剛度高，穩定性好，機床定位精度高；主軸配置恒溫卻功能，提高了主軸精度的穩定性和機床的加工精度，主軸箱采用雙液壓缸平衡機構，保證主軸箱運動的穩定性。配置參數
定梁五軸龍門加工中心技術參數
參數 | 單位 | G3024LF5 | G4028LF5 | G6532LF5 |
門寬 | mm | 2400 | 2800 | 3200 |
X/Y/Z行程 | mm | 3000/2600/1050 | 4000/3200/1050 | 6500/3600/1050 |
工作臺尺寸 | mm | 3000*1800 | 4000*2200 | 6500*2800 |
工作臺承重 | kg | 10000 | 16000 | 20000 |
X/Y/Z快移速度 | m/min | 12/12/12 | 12/12/12 | 12/12/12 |
主軸錐度 | HSK-A63 | HSK-A63 | HSK-A100 | |
主軸最高轉速 | r/min | 24000 | 18000 | 12000 |
功率（額定/S6 )） | kW | 40/48 | 50/67.5 | 63/76 |
扭矩（額定/S6 )） | Nm | 47/57 | 90/120 | 200/241 |
A軸轉位角度 | ° | ±110 | ±110 | ±100 |
C軸轉位角度 | ° | ±360 | ±360 | ±360 |
A/C軸最高轉速 | rpm | 30 | 30 | 30 |
A/C軸編碼器精度VDI3441 | 角秒 | 定位 重復定位6 | 定位 重復定位6 | 定位 重復定位6 |
視頻展示

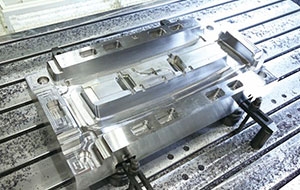

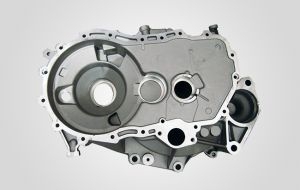

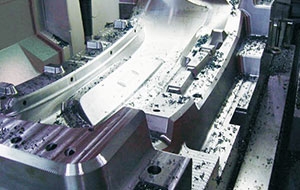

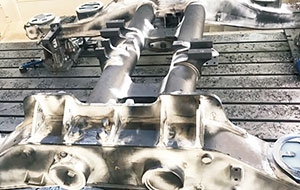

產品應用
應用
應用
應用
應用
標準配置
數控系統ONE
主軸恒溫系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
清潔氣槍
警示燈
工作燈
電柜空調
主軸氣幕防塵
標準附件
全閉環光柵尺
哪項選配，最適合您？
華中系統五軸聯動 FANUC 0iMF（1）4+1/3+2控制
圓盤刀庫24T/30T
鏈?zhǔn)降稁?2T/40T/60T
Z軸行程1250mm，立柱加高
中心出水20/30/50/70bar
工件自動測量裝置
刀具自動測量裝置
機床四周封閉式防護
工件清潔水槍
油水分離裝置
地基下沉900mm
伊貝格五軸頭
凱斯勒五軸頭
機床全封閉式防護
油霧收集器
基準球，檢棒，方尺
